智能模组SLM926

智能模组SLM926

智能模组SLM926

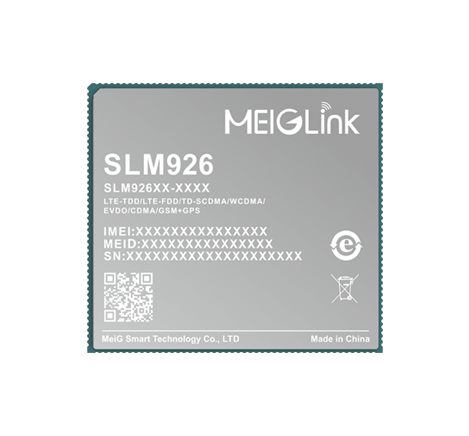

美格智能SLM926系列模组,采用高通骁龙400系列的QCM4290(SM6115),该CPU采用11nm FinFET制程,内置64bit ARM、4*A73 2.0GHz+4*A53 1.8GHz,支持 Decode/encode 最高 1080P@60fps、H.265,支持FHD+屏幕分辨率,支持三路ISP摄像头,搭载Android 12操作系统,支持板卡内存为3GB+32GB(2GB+16GB、4GB+64GB),支持LTE Cat.6,最大下行速率可达300Mbps,最大上行速率可达 50Mbps。支持TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM多种网络制式,集成了L1+L5双频GNSS、2.4&5G Wi-Fi以及BT5.1。


SLM926系列模组,包含以下区域的子型号:SLM926-C、SLM926-E、SLM926-A*、SLM926-LA*、SLM926-J*、SLM926-AU*、SNM926。


SLM926可提供语音、短信、通讯簿、2.4G/5G Wi-Fi、BT和GPS功能;产品支持双1300W的3D摄像或景深拍照,可广泛应用于视频记录仪、智能 POS 收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终 端、无人机等产品。



主要优势:

● 支持LTE Cat.6和2x20MHz载波聚合最大下行速率可达300Mbps

● 各网络制式的全面覆盖

● 支持主屏最高支持FHD+(2520*1080)60fps

● 支持三ISP,支持三摄和双摄

● 支持L1+L5双频GNSS,满足不同环境下快速、精准定位的需求

● 支持1080P@60fps视频的录制和播放

基本属性:
产品型号:智能模组SLM926
操作系统:

Android 12.0

存储:

32GB eMMC+3GB LPDDR4 (默认)

16GB eMMC+2GB LPDDR4 (可选)

64GB eMMC+4GB LPDDR4 (可选)

工作温度:

-25°C ~ +75°C

存储温度:-40°C ~ +90°C
工作电压:3.5V~4.35V(典型值:3.8V)
尺寸(mm):41.0 x 45.5 x 3.0mm

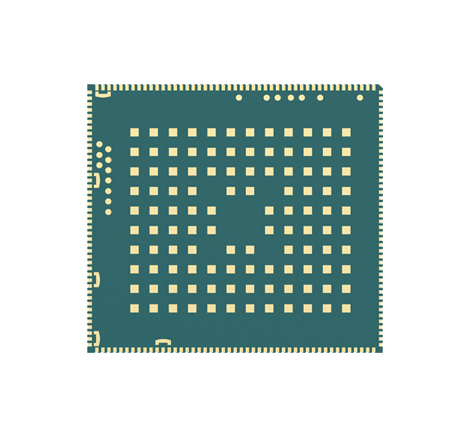

封装特性:LCC+LGA封装
重量:约13.0g
认证:

CCC(中国)*

特性:
WLAN:

2.4G/5G, 802.11 a/b/g/n/ac

蓝牙:

BT2.1+EDR/3.0/4.1 LE/4.2 BLE,BT5.1

GNSS:

GPS/GLONASS/BeiDou

LTE Cat.4,LTE Cat.6,支持2x20MHz 载波聚合,支持分集接收天线,下行支持MIMO 2×2
带宽:1.4/3/5/10/15/20MHz
内置充电芯片和电量计, 支持双卡双待,通过USB进行固件更新
USB接口:
符合USB 3.0规范,支持USB OTG
I2C接口:5组
(U)SIM接口:2组(1.8V/2.95V)
UART接口:3组(支持硬件流控,最高速率达4Mbps)
SD卡接口:1组(支持 SD 3.0, 4-bit SDIO)
PWRKEY :1.8V,内部上拉
SPI接口:2组(1 组可以复用为 UART ;1组可以复用为 I2S,I2S 支持 Tx 和 Rx)
ADC接口:2组
GPIO接口:19组
马达驱动接口:1组
Flashlight接口:2路
LED指示接口:4组
天线接口:主天线、分集天线、GNSS天线和Wi-Fi & BT天线接口
音频和视频:
支持VoLTE 超高清语音通话,以及SRVCC/CSFB语音回落技术24-bit/192kHz 高保真音乐回放
视频编解码:1080P @60fps
Wi-Fi 视频: 编解码最高1080P @60fps
接口:
摄像头接口:

3*ISP 主 Camera:4-lane MIPI_CSI; 辅 Camera:4-lane MIPI_CSI ;最高速率 2.1Gbps/Lane;(13+13+5MP), (25+5MP), (13+13MP) @30fps or (16+16MP)@ 24fps

触摸屏接口:电容式触摸屏
音频接口:
模拟音频:扬声器、听筒、耳机、3组麦克风,支持1组降噪麦克风
显示接口:4-lane MIPI_DSI,FHD+(2520*1080) @60fps
数据特性:
LTE Cat.4 FDD: 最大300Mbps (DL)/50Mbps (UL)
LTE Cat.4 TDD:最大265Mbps (DL)/35Mbps (UL)
UMTS:
DC-USDPA: 最大42Mbps (DL)
DC-HSUPA:最大5.76Mbps (UL)
WCDMA: 最大384Kbps (DL/UL)
TD-SCDMA:最大4.2Mbps (DL)/2.2Mbps (UL)
CDMA2000:
EVDO: 最大3.1Mbps (DL)/1.8Mbps (UL)
1X Advanced:最大307.2Kbps (DL/UL)
GPRS: 最大107Kbps (DL)/85.6Kbps (UL)
EDGE:最大236.8Kbps (DL)/236.8Kbps (UL)
电气参数:
供电电压:3.55V~4.4V,典型值3.8V
Band(MHz):
中国/印度
SLM926-C:
LTE-FDD:B1/B3/B5/B8
LTE-TDD:B34/B38/B39/B40/B41
TD-SCDMA:B34/B39
WCDMA:B1/B8
EVDO/CDMA:BC0
GSM:900/1800MHz
欧洲/中东/非洲/韩国/泰国
SLM926-E:
LTE-FDD:B1/B3/B5/B7/B8/B20/B28
LTE-TDD:B38/B40/B41
WCDMA:B1/B5/B8
GSM:850/900/1800MHz
北美
SLM926-A*:
LTE-FDD:B2/B4/B5/B7/B12/B13/B17/B25/B26/B66
WCDMA:B2/B4/B5/B8
GSM: 850/1900MHz
澳大利亚/台湾/巴西
SLM926-AU*:
LTE-FDD:B1/B3/B5/B7/B8/B28
LTE-TDD:B40
WCDMA:B1/B5/B8
GSM: 850/900/1800MHz
日本
SLM926-J*:
LTE-FDD:B1/B3/B8/B18/B19/B26
LTE-TDD:B41
WCDMA: B1/B6/B8/B19
拉丁美洲
SLM926-LA*:
LTE-FDD:B2/B4/B5/B7/B8/B25/B28/B66
LTE-TDD:B40
WCDMA: B2/B5/B8
GSM: 850/900/1900MHz
全球
SNM926:
仅支持Wi-Fi & BT
备注:*研发中...
