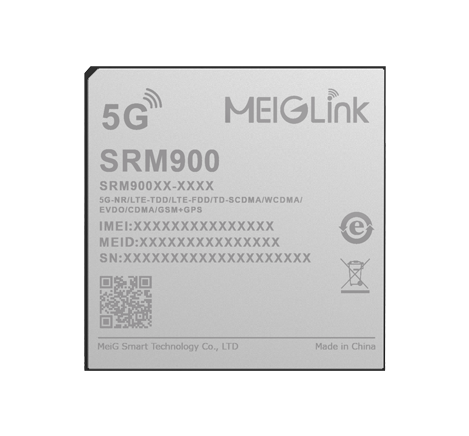

5G智能模组SRM900

5G智能模组SRM900

5G智能模组SRM900

美格智能SRM900系列模组,采用高通骁龙600系列的5G SDM690(SM6350),该 CPU采用 8nm FinFET 制程,内置64bit ARM V8内核,采用 Kyro 560(2* A77 2.0GHz & 6* A55 1.7GHz),内置Adreno GPU 619 和 V66A 1.2GHz+Dual HVX,可以搭载更高 AI 算力的算法,支持 Decode/encode 最高4K 30fps、H.265,搭载安卓11操作系统,模组内置板卡内存为 64GB+4GB(或 128GB+6GB),支持5G NR sub-6Ghz,支持 DL 4x4 MIMO, UL 1x1 MIMO,支持NSA和SA,集成了 L1+L5 GPS 和 2x2 MIMO 以及 ax ready Wi-Fi的宽带智能无线通信模组。


SRM900集成了丰富的功能接口,包含LCM、触摸屏、摄像头、麦克风、扬声器、UART 接口、USB 接口、I2C 接口、SPI 接口等等;可提供语音、短信、通讯簿、2x2 MIMO WiFi、BT和GPS功能;产品支持双1600W 的3D摄像或景深拍照,可广泛应用于5G网络下的视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。



主要优势:

● 支持5G NR sub-6Ghz,支持DL 4 × 4 MIMO SA/NSA mode and UL 1 × 1 MIMO SA mode

● 支持2x2 MU MIMO Wi-Fi,支持 ax ready

● AI支持 V66A 16/16/512KB 1.2GHz+Dual HVX

● 支持双屏异显和双触摸控制,屏显支持2520*1080@60fps+QHD60 via Display-Port

● 摄像头功能,支持3路bayer+1路RDI摄像头

● 集成GPS L1+L5双频定位,满足不同环境下快速、精准定位的需求

● 支持4K @30fps视频的录制和播放

基本属性:
产品型号:

5G智能模组SRM900

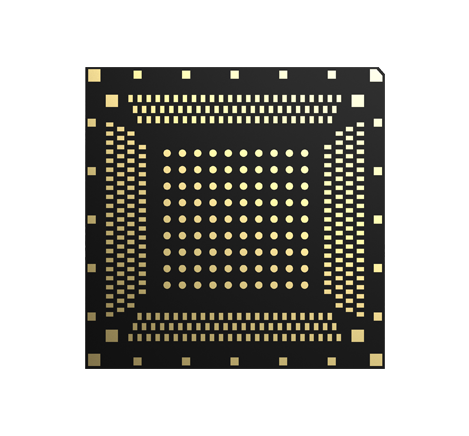

封装特性:

LGA封装

操作系统:Android 11.0
存储:

64GB UFS+4GB LPDDR4x(默认) 128GB UFS+6GB LPDDR4x(可选)

温度范围:-40°C ~ +75°C
尺寸(mm):

47.0×48.0×3.0mm

重量:

约13.0g

特性
WLAN:

2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac,ax ready

蓝牙:

BT2.1+EDR/3.0/4.1 LE/5.x BLE

GNSS:

GPS/GLONASS/BeiDou, L1+L5GPS

Modem:

• 3GPP Rel.15 5G NR

• sub-6 GHz 5G NR

• 256 QAM uplink/downlink in sub-6 GHz

• Rel.15 LTE multimode modem

内置充电芯片和电量计,支持高通 Quick Charge 4.0
支持双屏异显
支持双卡双待
通过USB进行固件更新
音频&视频
支持VoLTE超高清语音通话,以及 SRVCC/CSFB 语音回落技术
24-bit/192kHz 高保真音乐回放
视频编解码:Decode 4K@30fps 10-bit; Encode 4K@30fps 8-bit; 4K@30 playback+1080P@30 encode
模组接⼝
LCM 接口:

• FHD+ 10 bit, 60/90/120 Hz support,

• One 4-lane DSI, D-PHY 1.2, C-PHY 1.0

• DisplayPort support over USB Type-C

摄像头接⼝
支持3 × ISP 14 bit + 1 × lite ISP: 16+16+16 MP
单摄像头,可以最大支持 32M 像素拍照
触摸屏接口:电容式触摸屏
音频接⼝
模拟音频:扬声器、听筒、耳机、3 组麦克风
支持1组降噪麦克风
USB 接口
USB 3.0*1,支持快速充电QC4.0
符合USB 3.0/2.0规范,支持 USB OTG
支持Type-C Display Port
I2C 接口:5组
(U)SIM 接口:2组(1.8V/2.95V)
UART 接口:3 组(支持硬件流控,最高速率可达(4Mbps)
SD 卡接口:1组(支持 SD 3.0, 4-bit SDIO)
PWRKEY:1.8V,内部上拉
SPI 接口:2组(1 组可以复用为UART ;1 组可以复用为 I2S,I2S 支持 Tx 和 Rx)
ADC 接口:2组
GPIO 接口:19组
马达驱动接口:1组
Flashlight 接口:2路
LED 指示接口:4组
天线接口:主天线、分集天线、GNSS天线和Wi-Fi & BT天线接口
SRM900系列频段信息
SRM900-C:
5G:

N41/N78/N79/N1

NSA/SA
EN-DC:

B3 or B39+N79

B3 or B39+N41

B5 or 8 or 1 or B3+N78

LTE-FDD:B1/B3/B5/B8
LTE-TDD: B34/B38/B39/B40/B41
WCDMA: B1/B5/B8
TD-SCDMA:B34/B39
备注:*研发中

相关下载:

  • 产品规格书

    美格智能5G智能模组SRM900规格书_V2.0
